Shell-and-tube kondensatorer

Vand foretager adskillige passager gennem kondensator, strømmer ned og tilbage så mange gange som godkendelser af kondensatordesign. Enderne af kondensatoren med vandmanifolder opfordrede lederne, der fører vandet til et hvilket som helst sted fra tre til otte passager, afhængigt af størrelsen på kondensatoren og lukningen bruges. Disse ledere kan løsnes og fjernes for at muliggøre fjernelse af sedimentvandet fra rørsiden af ​​kondensatoren. Dette er vigtigt, fordi forurening forårsaget af vand reducerer systemets effektivitet og ydeevne. To andre typer vandkølede kondensatorer, rør-i-rør og skal og spole skal renses, fordi de kemisk ikke kan adskilles til rengøring.

Her kan du se, hvordan hovederne er fastgjort til chassiset. Du kan også se til venstre en kondensatorvandstilslutning i den nederste del af hovedet. Fantastisk blanding øverst i sagen er en varm gasindgangsforbindelse fra kompressor udledning. Stor ventil i bunden af ​​skroget er udstødningsventilens væskeledning, hvor væskeledningen vil være forbundet. En lille ventil lidt over er en sikkerhedsventil, som kræves for sikkerheden.

Shell-and-tube-kondensatorer kan købes separat til brug i et system, som vist her. Som for luftkølet kondensator er denne type brug undtagelsen snarere end reglen. Det er meget mere sandsynligt at finde det i kombination med kompressor og de nødvendige rør-, lednings- og formkontroller, fabrikssamlet, vandkølet kondensationsenhed, som vist her. De bruges til kommercielle job fra 5 til 150 tons kølekapacitet.

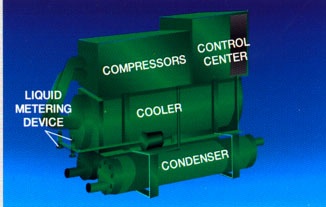

Den mest almindelige anvendelse til kondensatorer med skal-og-rør på emballerede væskekøler til stempel, for eksempel 50-ton-modellen. Dette er et komplet kølesystem med kondensatorer i bunden af ​​køleren (som afkøler væsken, der bruges til afkøling) i midten, kompressorer og kontrol ovenfra. Hvordan disse komponenter er placeret på maskinen, vil være forskellige afhængigt af producenten og maskinens strøm. På denne model lukkede kompressorer låget ...
