صمامات معادلة ظاهريا

صمام التوسع الحراري يظهر سابقا دعا داخليا صمامات التعادل ، لأن الضغط في المبخر في أسفل الحجاب الحاجز داخل الصمام. هذا الضغط هو الضغط عند مدخل المبخر. بما أن هناك مقاومة لتدفق مادة التبريد التي تمر عبر منفذ مخرج المبخر ، يكون الضغط دائمًا أقل من المدخلات. هذا يعني أن درجة حرارة التشبع عند مخرج المبخر ستكون أعلى أيضًا من المدخلات. عندما يصبح انخفاض الضغط في المبخر كبيرًا ، يصبح من الصعب الحفاظ على درجة الحرارة المرغوبة لارتفاع درجة الحرارة.

تخيل الموقف التالي. الضغط عند مدخل المبخر - 69.0 جنيه لكل بوصة مربعة. هذا يتوافق مع درجة حرارة التشبع 40F. إذا كان الملف يحتوي على انخفاض في ضغط سائل التبريد ، كما كان يعتقد سابقًا ، فسيحافظ الصمام على مخرج 10F المحموم. إذا كان انخفاض ضغط 10 PSI للمبرد خلال الملف ، "الحقيقي" لا يسخن 10F. يسخن غاز 50F REFRIGERANT 10F عند قياس الضغط في مدخل ملف المبخر. لفائف مدخل أيضا داخل الصمام. المشكلة هي أن الانهاك الحقيقي ، ينبغي تقييمها على أساس الضغط ، حيث ارتفاع درجة حرارة المحرك. في مصباح الاستشعار عن بُعد ، اضغط 69.0 PSIG 10 psi = رطل 59.0 لكل بوصة مربعة. درجة حرارة التشبع التي تتوافق مع هذا الضغط هي حول 33F. وبالتالي ، فإن 50F تكون درجة الحرارة الفعلية للغاز الموجود في المصباح هي 17F المحموم (50F - 33F) 10F ، كما هو مقصود في الأصل. وهذا يعني أن الكثير من لفائف يستخدم لارتفاع درجة حرارة المبرد. هذا يتسبب في أن تصبح عمليات المبخر غير فعالة ، وربما تكون قدرة التبريد قصيرة.

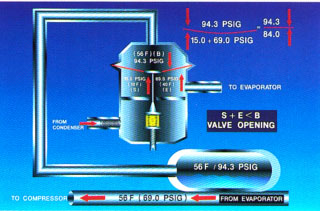

مدخل مبخر لصمام الختم معادل خارجيًا من الأسفل وضغط مخرج الأنبوب. الضغط ودرجة الحرارة ، وتقع في نفس المكان بمساعدة التعادل الخارجي خط واستشعار لمبة ، على التوالي. يسمح هذا التصميم بالحفاظ على ارتفاع درجة الحرارة بدقة بغض النظر عن انخفاض الضغط عبر المبخر. يتيح لك هذا التصميم أيضًا استخدام سطح المبخر بالكامل ، مما يزيد من كفاءة نقل الحرارة.

عادة ما يأتي المعادل خط 6 أو 8 بوصة مصب أسفل المصباح الاستشعار ، إذا كانت تعليمات الشركة المصنعة تشير إلى خلاف ذلك. تستخدم الصمامات المتوازنة من الخارج في جميع المبخرات التي تتغذى على موزع التبريد. المنتجات ذات السعة الصغيرة مع انخفاض الضغط في المبخر تستخدم صمام معادل داخليًا. في حالة الشك ، لا يضر استخدام صمام معادل خارجيًا ...
